陈智勇-电力电子化电网宽频谐波谐振机理及高效治理方法与装置应用

发布者: / 发布时间:2022-06-13 / 点击量:

成果简介:

“双碳”背景下,电网的电力电子化是必然趋势。这类接口装置、关键电力设施之间存在宽频阻抗交互,具备谐波谐振条件,并致使特征谐振激发因素溯源困难。此外,现有混合电力滤波方案难以兼顾宽频谐波动态吸收及改善宽频阻抗交互特性;治理方案仅能因地制宜,却无法普遍推广。

  • 针对上述基础理论困境,课题组就宽频振荡引发谐波传播劣化机理阐述提出了“基于欧拉公式的宽频谐波谐振稳定性评估法”,突破了经典稳定性判据无法解释上述劣化现象的理论困境,具有重大理论及工程应用价值。就该项重大发现,与罗安院士于2020年11月在IEEE Transactions on Industrial Electronics期刊上发表了联合署名文章。

  • 针对宽频谐波谐振治理困难,课题组提出采用无源阻尼器+有源阻尼器的阻抗协调构造方法,实现电站多层级阻抗隔离与宽频谐波动态治理。阻抗协调构造方法攻克了现有混合电力滤波方案无法满足高带宽、动态治理宽频谐波的难题;可在以下电能质量管控场景中推广:电力电子接口装置集群入网的新能源电站、配电网、局部电网,以实现宽频振荡防御、宽频谐波治理。

成果展示:

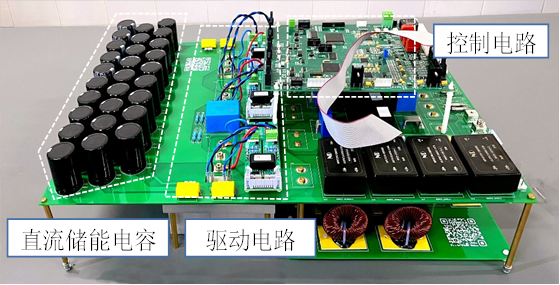

         有源阻尼器样机1.0

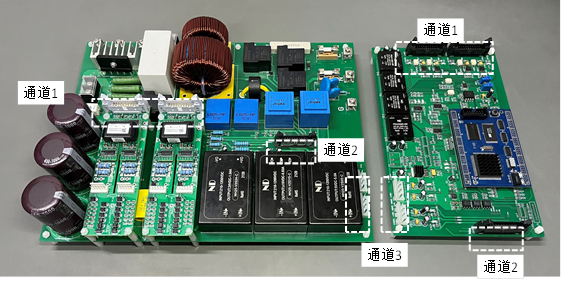

                                  有源阻尼器样机2.0

单相LCL型逆变器样机1.0

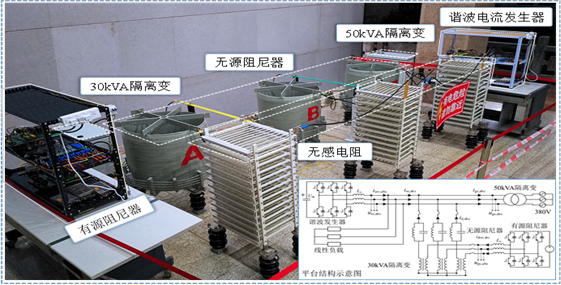

                宽频谐波发射及治理综合实验平台

技术指标:

序号

指标名称

参数

1

适用电压等级

380V—35kV

2

额定功率

13.2kVA / 66kVA

3

最高谐波治理范围

31次

成果成熟度:

宽频谐波谐振治理技术处于研发和测试阶段

拥有知识产权情况:

序号

专利号

专利名称

状态

1

ZL202010721339.6

宽频谐波谐振协调阻尼鲁棒电流控制方法及装置

授权

2

202010025154.1

单相并网LCL逆变器网侧电流微分检测方法

授权

转化方式:

技术许可、技术入股等

预期市场分析:以电力电子变换器为入网接口的新能源发电形式是响应国家“双碳”战略,加快能源供给向绿色转型的必然要求;可预见,电力电子变换器集群接入电网引发宽频振荡将是未来电网安全稳定运行、高质量电能供给的核心挑战。阻抗构造装置可实现电网宽频谐波动态吸收、宽频振荡高效治理的需求,设计参数无需个性化定制,具备在380V/10kV/35kV电压等级下的普遍推广性。

团队情况:

研发团队:

陈智勇

项目联系人:

陈智勇

联系电话:

15898517600

电子邮箱:

chenzhiyong2008bj@126.com
